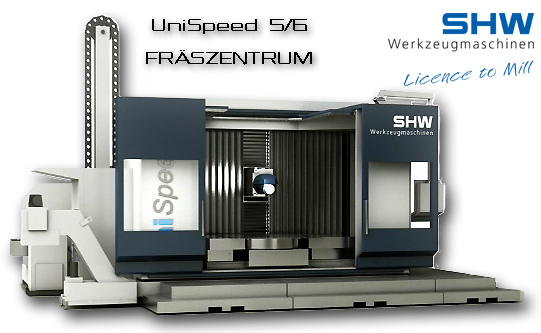

Technische Daten UniSpeed 5/5T
- Arbeitsbereich X (Tisch/Ständer längs) bis 2000 mm
- Arbeitsbereich Y (Schlitten senkrecht) bis 1300 mm
- Arbeitsbereich Z (Spindelstock quer) bis 1300 mm
Orthogonalkopf
- für 64800 progr. Kopfstellungen
Aufspannfläche/Tisch
- Ø1600mm (2000×1600)
- Rundtisch D=1600 mm
Vorschübe und Eilgänge
- (X-, Y-, Z-Achse) 0 – 30.000 mm/min
- Beschleunigung der Linearachse 2 m/s²
Werkzeugaufnahme SK 50 BIG-PLUS
- optional HSK 100 A DIN 69893
Werkzeugwechsler
- SK 50 DIN 69871

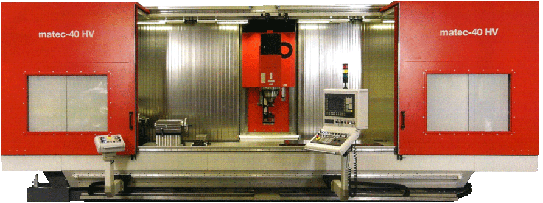

Technische Daten MATEC – 40 HV
- Arbeitsbereich X 4000 mm
- Arbeitsbereich Y 1000 mm
- Arbeitsbereich Z 900 mm
- Arbeitsbereich B +/- 106°
- Arbeitsbereich C 360°
- Pendelbetrieb max. vertikal 2 x 1500 mm
- max. Tischbelastung 1.300 kg
- Spindel/Spindeldrehzahl SK-50/8000 U/min

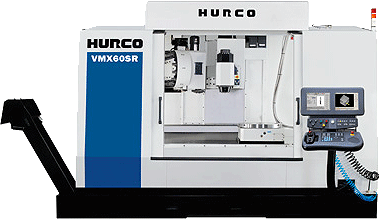

Technische Daten HURCO – VMX 60 SR
- Arbeitsbereich X 4000 mm
- Arbeitsbereich Y 1000 mm
- Arbeitsbereich Z 900 mm
- Arbeitsbereich B +/- 106°
- Arbeitsbereich C 360°
- Pendelbetrieb max. vertikal 2 x 1500 mm
- max. Tischbelastung 1.300 kg
- Spindel/Spindeldrehzahl SK-50/8000 U/min

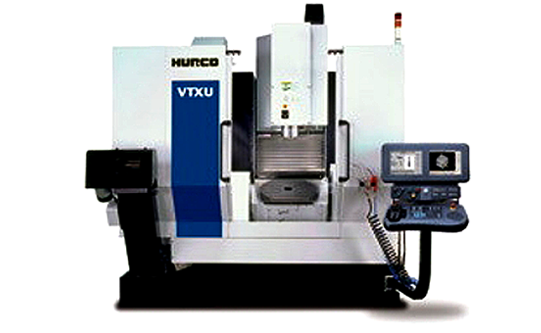

Technische Daten
HURCO – VTX/U
- Arbeitsbereich X 800 mm
- Arbeitsbereich Y 700 mm
- Arbeitsbereich Z 510 mm
- Arbeitsbereich A -30°/+ 110°
- Arbeitsbereich C 360°
- max. Tischbelastung 300 kg
- Arbeitsfläche Rundtisch (mm) 530
- Spindel/Spindeldrehzahl SK-40/12000 U/min
Technische Daten
MMV 1500*
- Arbeitsbereich X 1520 mm
- Arbeitsbereich Y 700 mm
- Arbeitsbereich Z 800 mm
MMV 660 4-Achs*
- Arbeitsbereich X 660 mm
- Arbeitsbereich Y 510 mm
- Arbeitsbereich Z 560 mm
Zyklen Drehmaschine*
- Drehdurchmesser über Bett 360 mm
- Drehdurchmesser über Support 225 mm
- Spitzenweite 1000 mm
- Spindelbohrung 52 mm

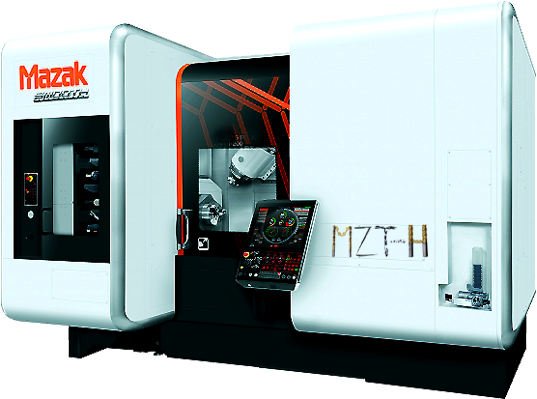

<< MAZAK
- max. Drehdurchmesser: 380 mm
- max. Drehlänge: 500 mm
- max. Stangendurchlass Hauptspindel: 80 mm
- Gegenspindel
- Werkzeugrevolver mit angetriebenen Werkzeugen
Die mit * gekennzeichneten Maschinen sind ohne Bild und ohne nähere Beschreibung hier benannt.

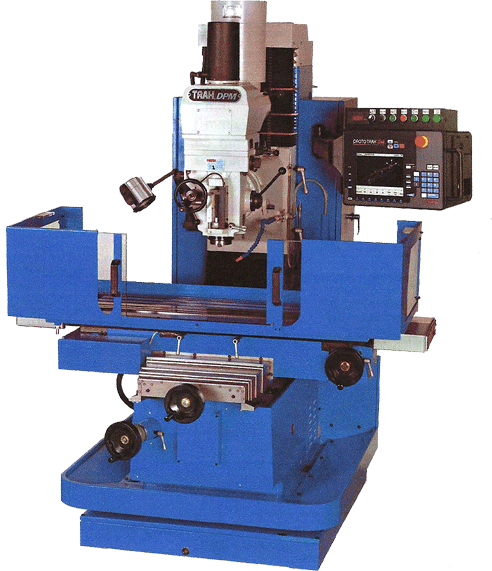

Technische Daten
Zyklen Fräsmaschine
x = 750 mm
y = 420 mm
z = 610 mm
